Schéma sítě
Předpokládejme, že v souboru se situací máme navrženou trasu řešeného vodovodu nebo kanalizace. Trasa je patrně vynesena ve vrstvě pojmenované podle našich zvyklostí a je pravděpodobně složená z několika vzájemně nespojených čar (přerušených např. v šachtách).
Abychom takovou trasu mohli použít v aplikaci JPP, musíme ji upravit.
Trasy
Podle tabulky vrstev vytvoříme a aktivujeme vrstvu trasy "§ Trasa".
Existující navržené stoky nebo řady přetáhneme složenou úsečkou (SmartLine,
).
Každé stoce nebo řadu odpovídá jedna složená úsečka.
Alternativní postup
Pokud je trasa dlouhá nebo složitá, je možné postupovat rychlejším způsobem takto:
Rozložené úsečky tvořící jednu stoku/řad spojíme nástrojem Vytvořit řetězec prvků
.
Nástrojem Vybrat prvek vybereme všechny takto vytvořené složené řetězce.
V JPP spustíme příkaz Převedení složených řetězců na složené čáry (menu Situace).
Počátek složené úsečky musí ležet v počátečním staničení stoky/řadu. Kontrolu můžeme provést pomocí doplňku Staničení). Opačnou orientaci složené úsečky je možno opravit nástrojem Změnit orientaci prvku
.
U kanalizace může dojít k situaci, kdy je několik šachet za sebou umístěno na přímé rovné trase (úhel v šachtě 180°) Pak je třeba na úsečku v každé šachtě vložit vrchol (nástroj Vložit vrchol
).

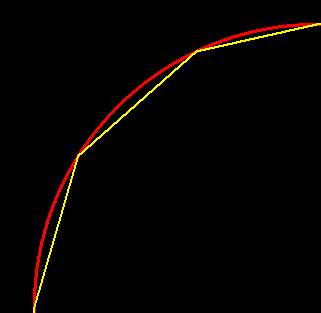

U kanalizace velkých profilů může dojít k tomu, že trasa obsahuje oblouky. Program JPP oblouky nepodporuje. Použijeme běžnou lomenou čarou s přiměřenou hustotou vrcholů:
Navazující úseky stok/řadů, které nejsou součástí projektu (např. stávající nebo výhledové), přetáhneme v krátkém úseku tak, abychom zadali jejich směr.
Označení tras
Všechny trasy (projektované i stávající) musíme jednoznačně označit tak, že do jejich koncového bodu vložíme textový prvek s názvem trasy. Textový prvek musí být umístěn svým vztažným bodem na koncový bod složené úsečky.
Popis musí být umístěn do vrstvy "§ Trasa ozn".
Označení trasy se při vytváření podélných profilů použije i jako jméno souboru, pod kterým bude podélný profil uložen. Nemůže proto obsahovat znaky, které nejsou povoleny v systému Windows pro jména souborů: / \ : ? < > |. Výjimku tvoří znak * (hvězdička), ten použijeme pro označení tras, které nejsou součástí projektu a nebudou vynášeny. Hvězdičku píšeme před název trasy.
Označení musí být pro dané schéma jedinečné.
Z pravidla, že označení trasy se umísťuje na konec větve, existuje jedna výjimka: odlehčovací stoka kanalizace. Její popis se umísťuje do počátečního bodu, tj. do místa výustního objektu.

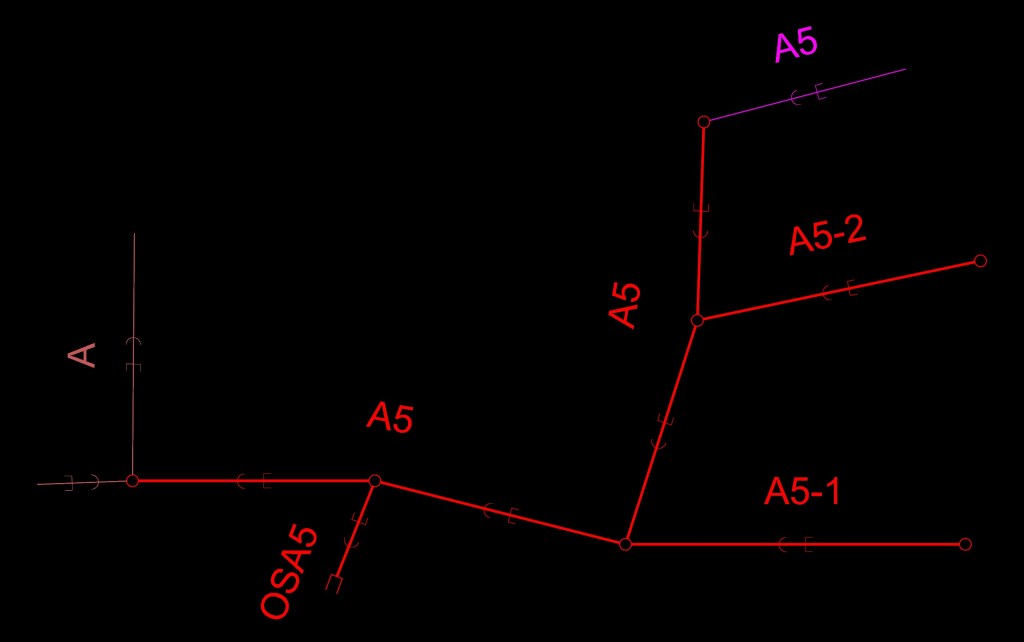

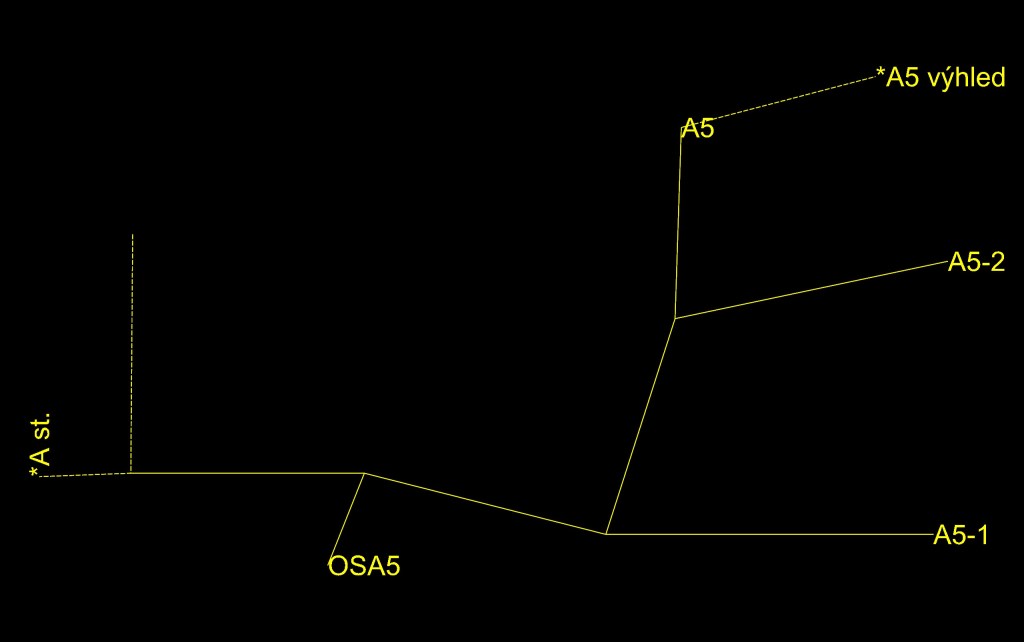

Příklad schématu sítě
Jednoúčelovost tras
Při přípravě tras a schématu obecně nezáleží na tom, jestli jde o kanalizaci nebo vodovod. Postup je stejný. Jaký PP se bude vytvářet určuje pouze nastavení projektu. To je jednoznačné, z čehož vyplývá, že v jednou schématu (situaci, výkresovém souboru) nemůžeme kanalizaci a vodovod kombinovat. V případě potřeby musíme schémata pro tyto sítě oddělit do samostatných souborů.
JPP můžeme použít i pro vytváření PP přípojek, jak vodovodních, tak kanalizačních. I v tomto případě platí, že je pro ně potřeba vytvořit samostatné schéma, a to i v rámci jedné sítě, takže můžeme mít až 4 samostatné soubory:
- kanalizační stoky
- kanalizační přípojky
- vodovodní řady
- vodovodní přípojky
Takové oddělení je pro projektování vhodné všeobecně, pro přehlednost a jednoduchost, nejen pro použití JPP.
Posun staničení
Pokud je z nějakého důvodu počáteční staničení větve jiné než 0 – například při projektování prodloužení stávající větve – můžeme zadat posun (v metrech) do označení trasy tímto způsobem:
označení trasy~posun v metrech
např. A~251
